Tablero de control y potencia para planta de tratamiento de efluentes industriales para empresa líder de fabricación de Helados en Córdoba, Argentina
Alcance del Proyecto:
- Ingeniería, armado y provisión del tablero eléctrico.
- Programación y puesta en marcha de PLC y SCADA.
- Supervisión del montaje eléctrico.
Especificaciones Técnicas:
- Centro de Control de Motores (CCM):
- Alimentación: 3 x 380VCA 50 Hz + N + PEG + PEE.
- Corriente nominal: 1600 A.
- Corriente de cortocircuito admisible (1 s): 50 kA.
- Envolventes: Schneider Spacial SF, color RAL 7035, grado de protección IP54.

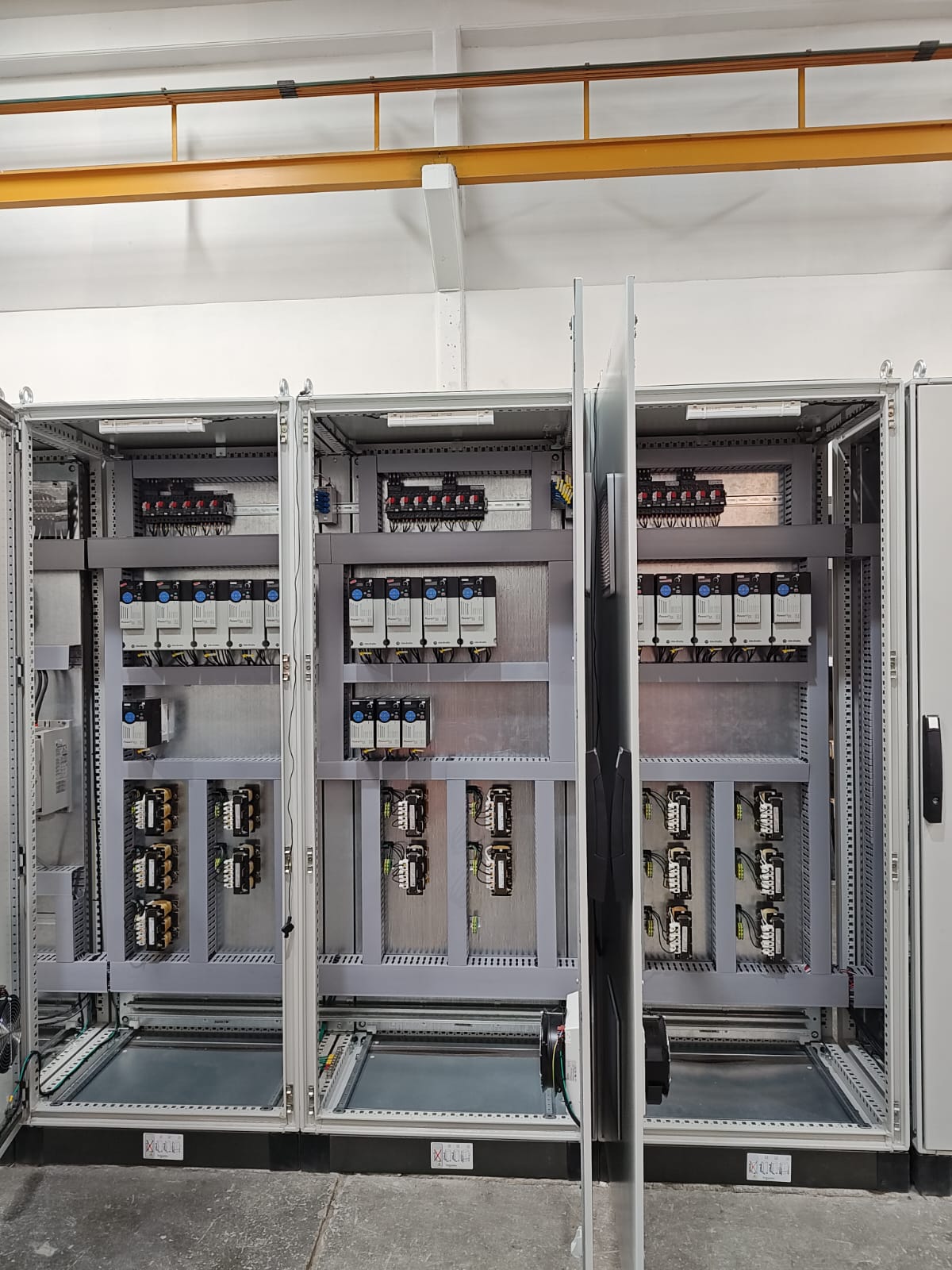

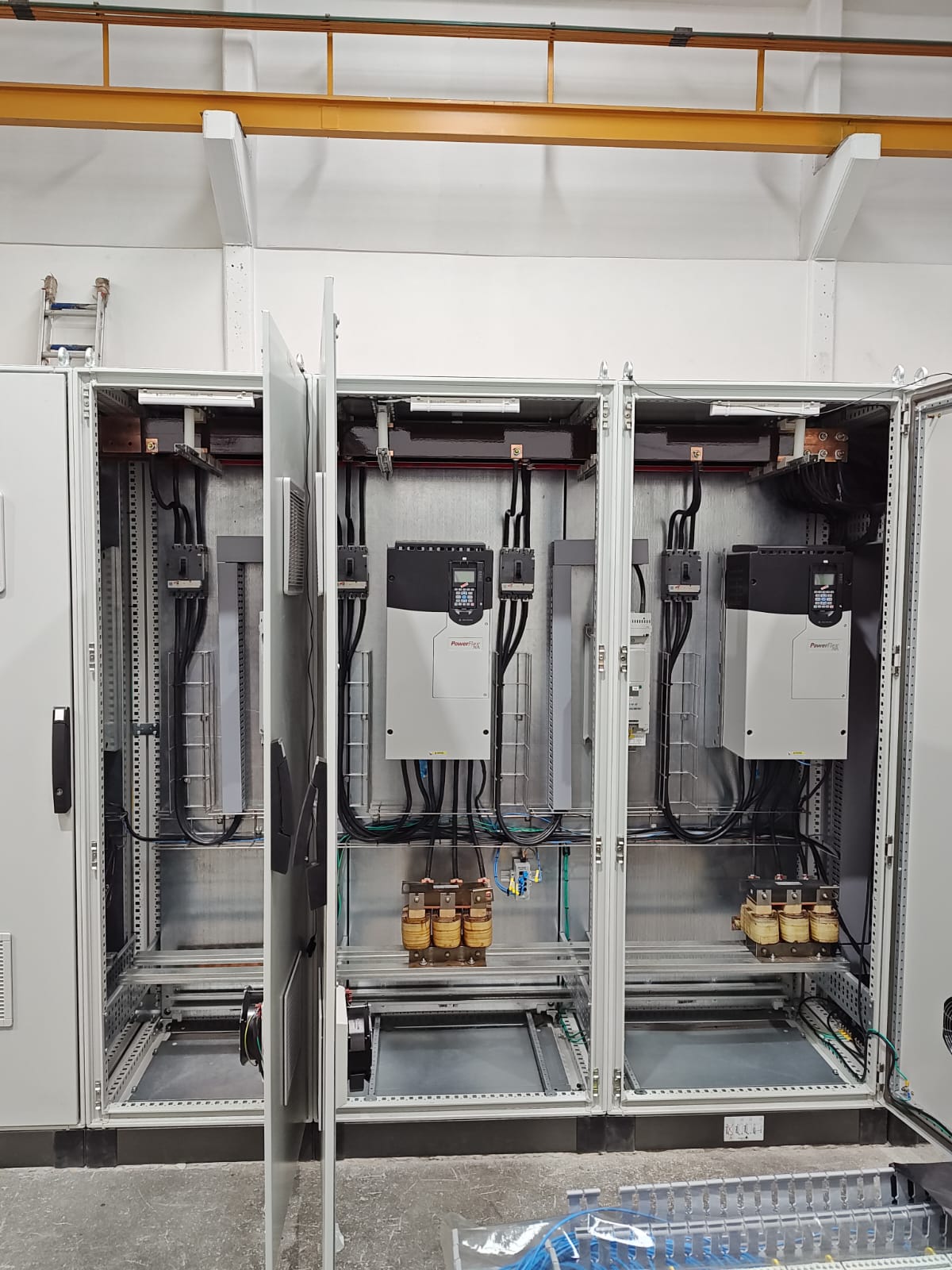

- 25 variadores de frecuencia Allen Bradley PowerFlex 525 y 753.

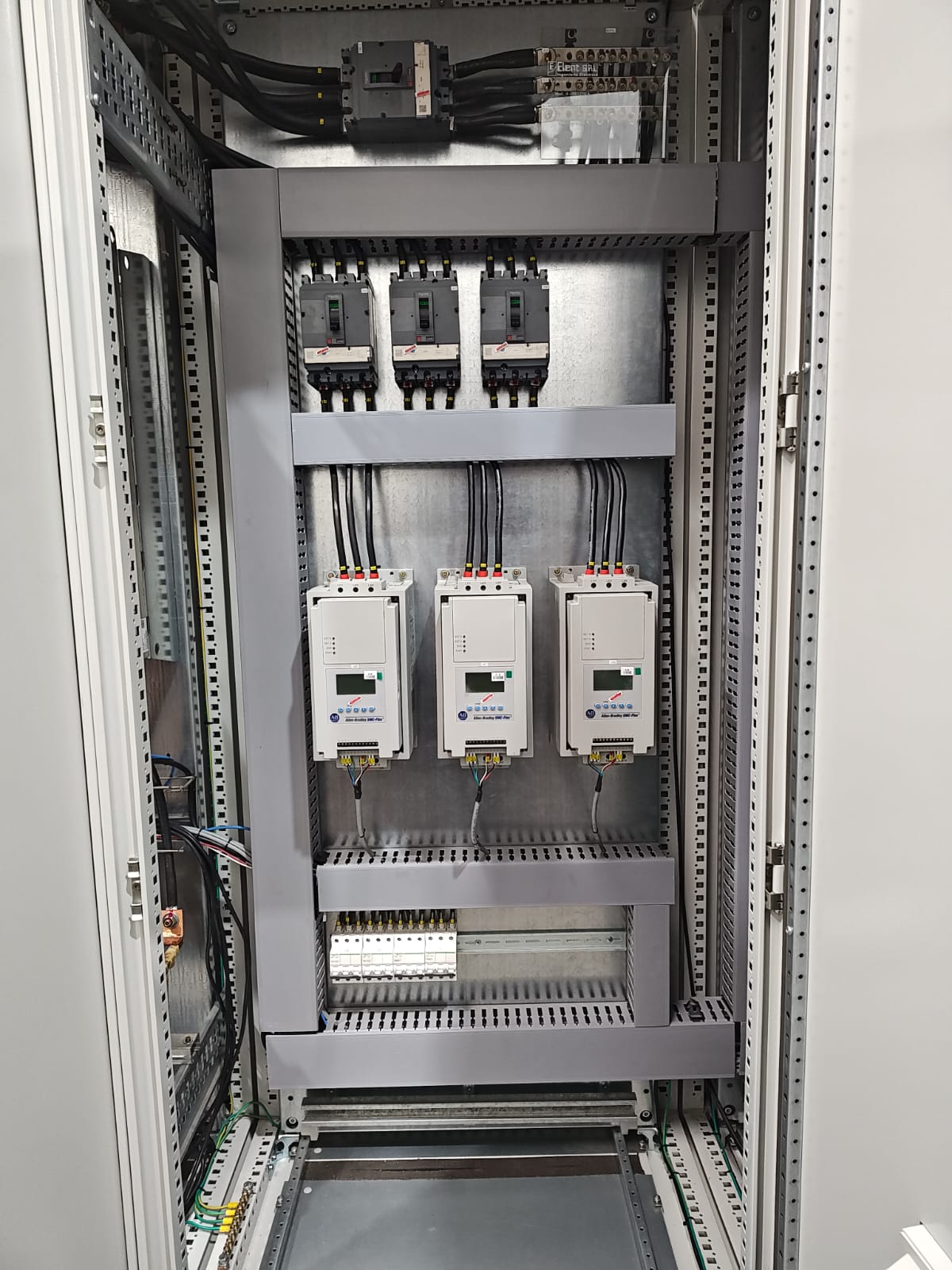

- 5 arranques suaves Allen Bradley SMC Flex.

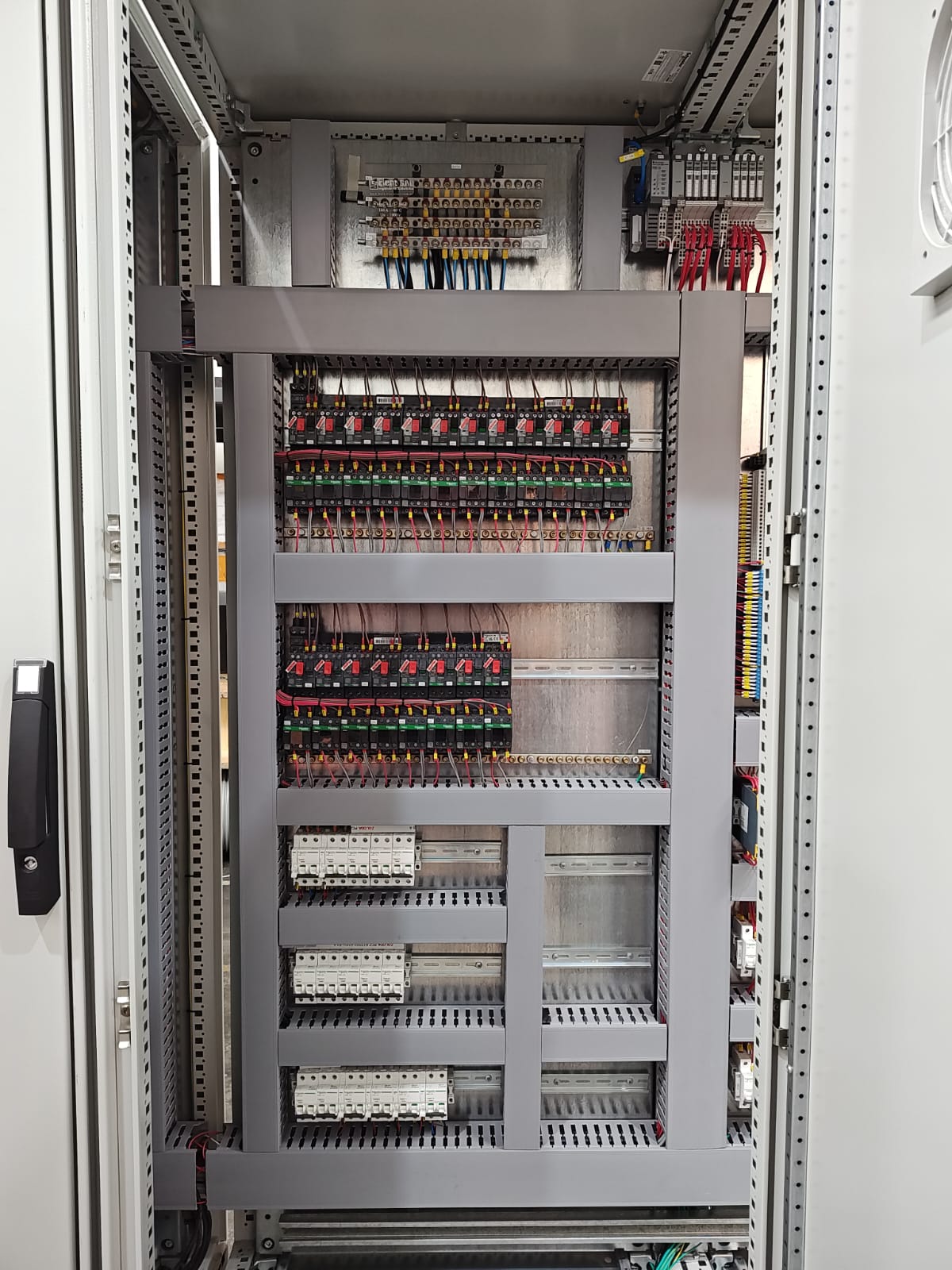

- 18 arranques directos Schneider

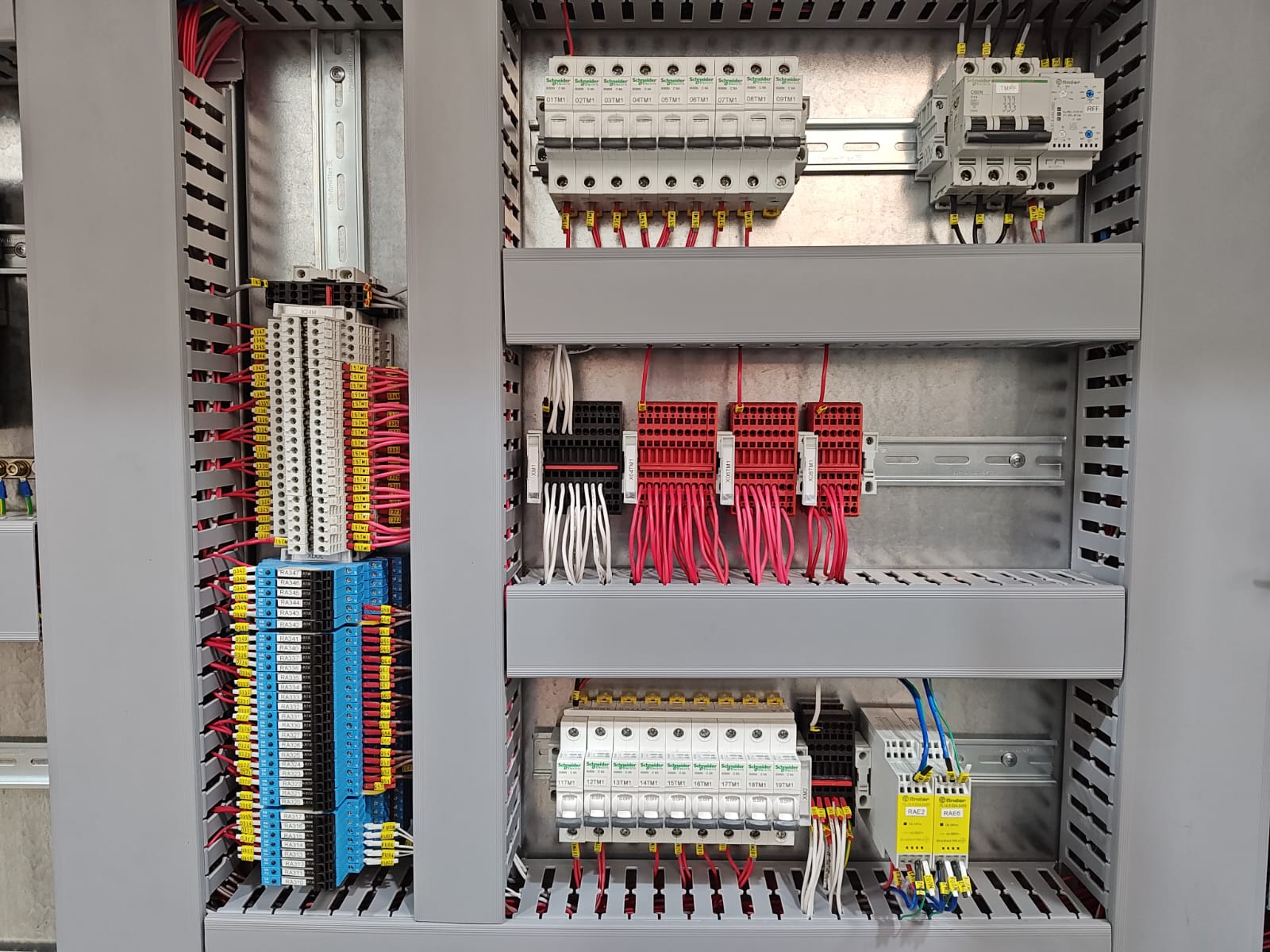

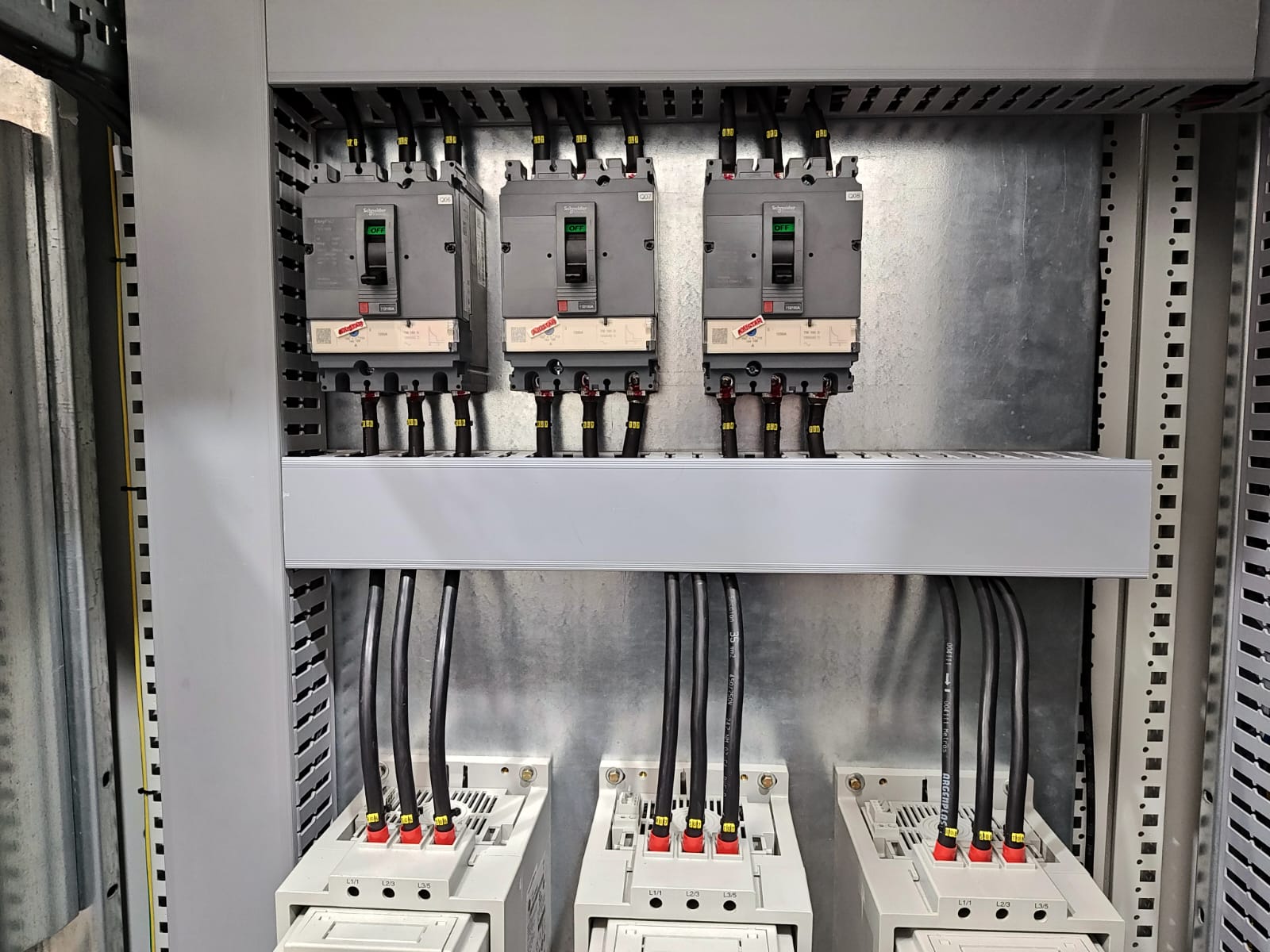

- Protecciones Schneider.

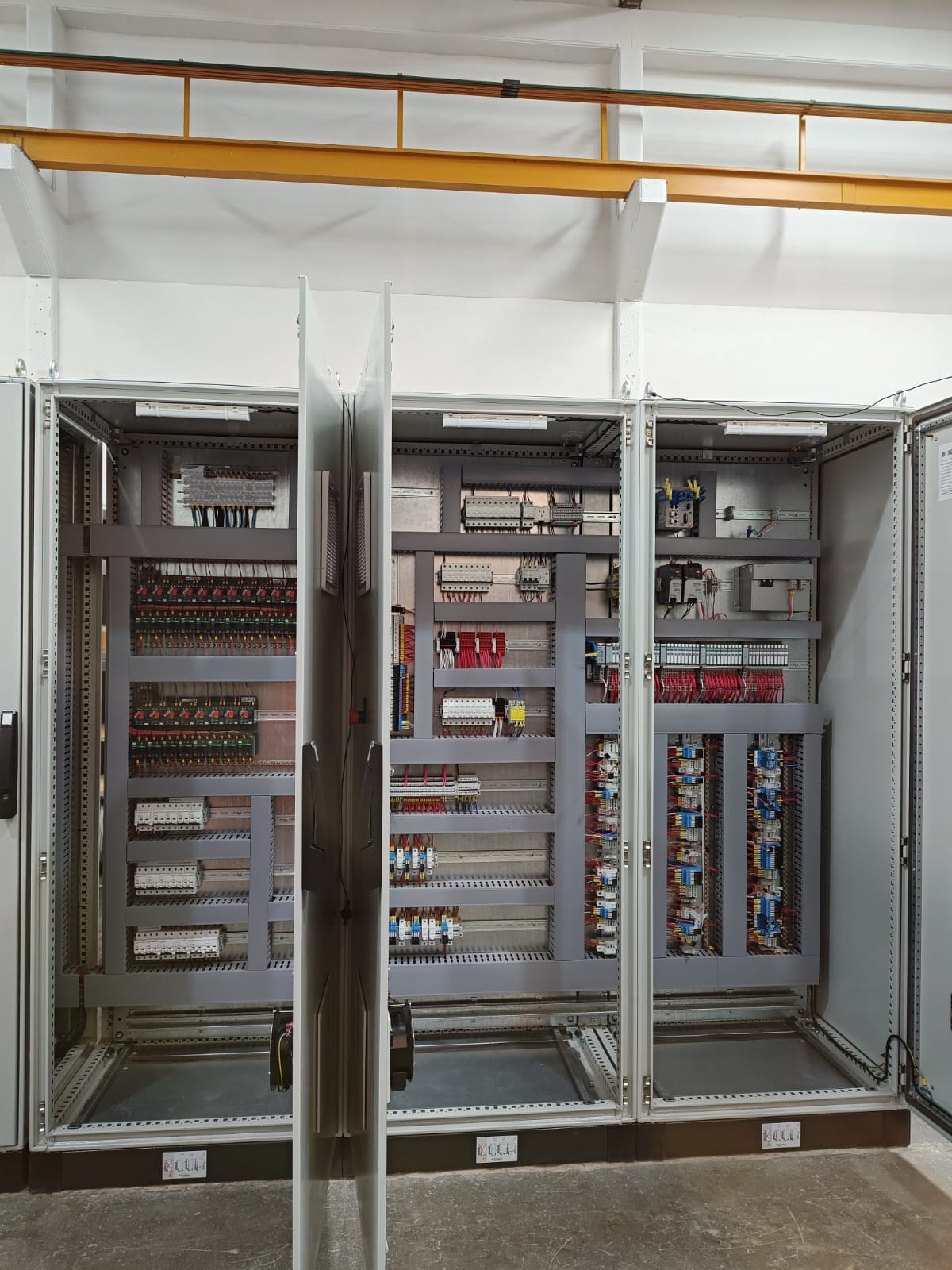

- Automatización y Control:
- PLC Rockwell 1769-L30ER.

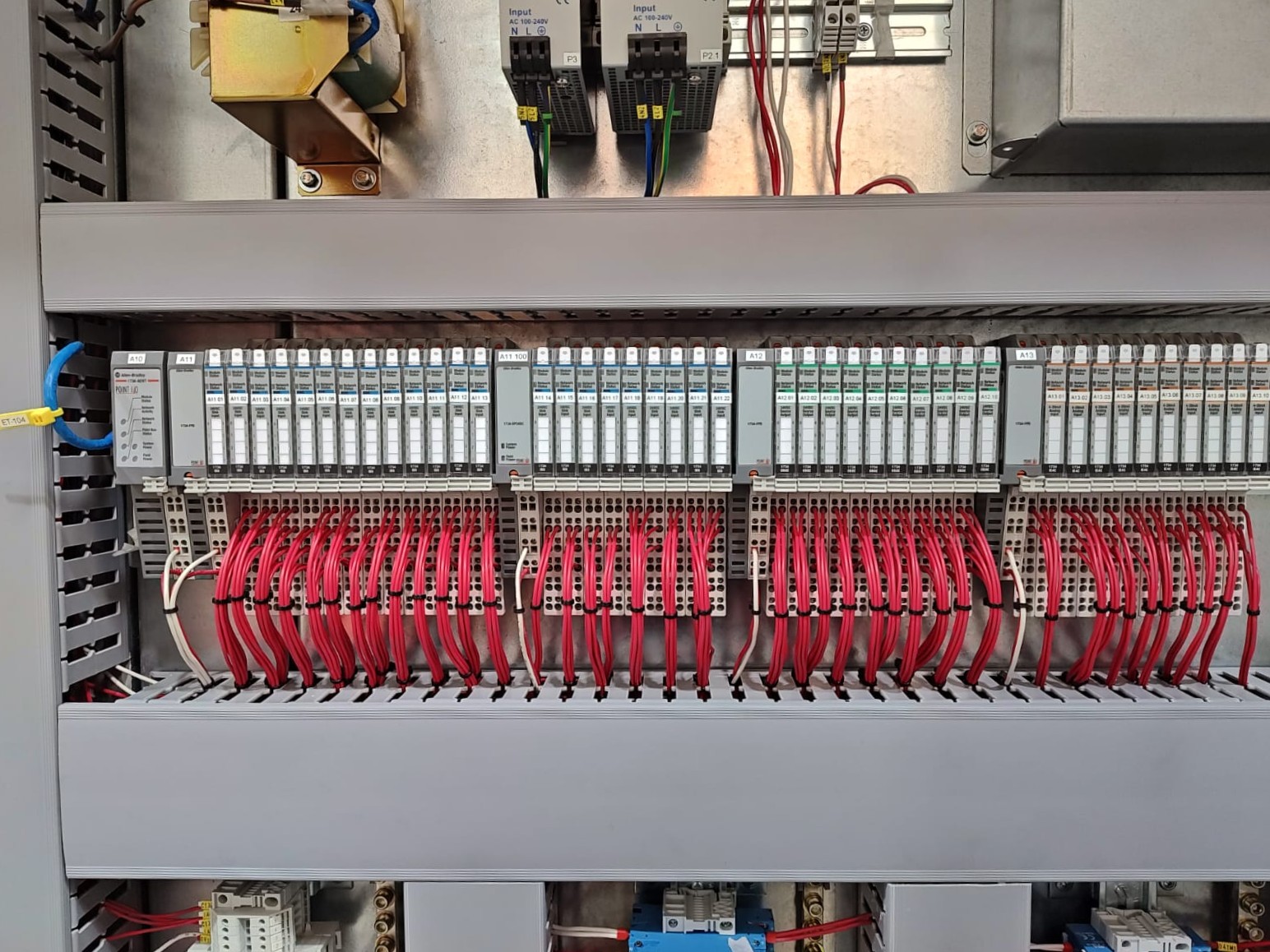

- Periferia distribuida Rockwell 1734 Point IO.
- Comunicación Ethernet/IP con variadores.
- SCADA FactoryTalk SE.
- 224 entradas digitales, 120 salidas digitales, 48 entradas analógicas, 4 salidas analógicas, 625 variables comunicadas con Ethernet/IP.
